手動VMS影像測量儀系列

影像測量儀產品特點
1、儀器采用SONY蕊片高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；

2、由二坐標工作臺、電子光柵尺與數據處理器組成數字元測量及數據處理系統；

3、采用花崗石平臺，外觀簡潔大方；

4、表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；

5、儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

6、儀器備有RS-232接口,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出。

產品概述

同軸光ITO TFT影像測量儀系列/手動VMS影像測量儀系列

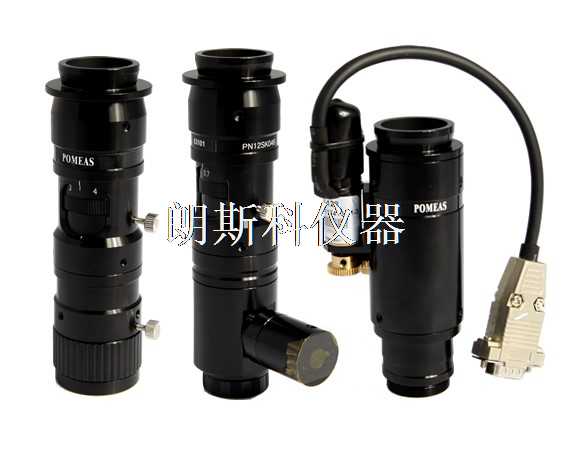

I TO TFT專用測試鏡頭

一、產品特點
1、采用高精度 “濟南青” 純天然花崗石結構，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性），此花崗石化學性能穩定，不易風化，能耐酸、堿及腐蝕氣體的侵蝕，永不變形、永不生銹；
2、加強產品結構及外觀設計，注重產品軟件功能全面及穩定，比產品，讓您的選擇更加充滿信心！
3 、三軸摩擦精度傳動，靈敏可靠，無背隙，并能快速移動；
4、高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；
5、可調LED環形冷光表面光源，實現大角度照明，避免工件受熱變形；
6、由精密光學尺與數據處理器組成數字元測量及數據處理系統；
7、可選配Reishaw或Tesa接觸式探針實現三維尺寸測量。

二、產品規格

產品型號	LSK-2010	LSK-3015	LSK-3020	LSK-4030	LSK-5040	LSK-6050
X/Y/Z軸行程	200×100×150	300×150×150	300×200×150	400×300×150	500×400×200	600×500×200
玻璃臺尺寸	220×120	320×170	320×220	460×360	520×420	620×520
外形尺寸（長寬高）	650×485×930	820×580×1100	820×580×1100	970×720×1100	1100×970×1150	1150×1050×1150
產品結構	高精度“濟南青”花崗石全新外觀設計
照明系統	表面光源與透射光源均用LED，亮度可調
CCD攝像機	SONY芯片470線1/3″高清晰彩色CCD
放大倍率	Step Zoom光學放大率：0.7～4.5X，影像放大率：30～230X(同軸光可測ITO、TFT)
X,Y軸測量精度	（3+L/200）um
光學尺解析度	0.0005mm(0.5um)
電源	220V(AC) / 50HZ
推薦環境溫濕度	溫度：19～24℃，濕度：45%～75%

三、產品特點
1、儀器采用SONY蕊片高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；

2、由二坐標工作臺、電子光柵尺與數據處理器組成數字元測量及數據處理系統；

3、采用花崗石平臺，外觀簡潔大方；

4、表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；

5、儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

6、儀器備有RS-232接口,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出。

VMS影像測量儀系列產品規格

產品型號	LSK-2010	LSK-3015	LSK-3020	LSK-4030	LSK-5040	LSK-6050
X/Y/Z軸行程	200×100×150	300×150×150	300×200×150	400×300×150	500×400×200	600×500×200
玻璃臺尺寸	220×120	320×170	320×220	460×360	520×420	620×520
外形尺寸（長寬高）	650×485×930	820×580×1100	820×580×1100	970×720×1100	1100×970×1150	1150×1050×1150
產品結構	高精度“濟南青”花崗石全新外觀設計
照明系統	表面光源與透射光源均用LED，亮度可調
CCD攝像機	SONY芯片470線1/3″高清晰彩色CCD
放大倍率	Step Zoom光學放大率：0.7～4.5X，影像放大率：30～230X(同軸光可測ITO、TFT)
X,Y軸測量精度	（3+L/200）um
光學尺解析度	0.0005mm(0.5um)
電源	220V(AC) / 50HZ
推薦環境溫濕度	溫度：19～24℃，濕度：45%～75%
