空調焓差室概述

 本系統經精挑細選,由世界最先進的設備組成,達到國際領先水平.

1.冷機系統由國際專家設計,(冷機用德國谷輪),能耗低,工況穩定快

2.溫度傳感器用世界一流產品,用千野PT100

壓力傳感器用日本橫河

調節儀用日本橫河550

3.算法采用世界先進算法,比日本大西更科學,更先進

4.大屏幕TFT全彩液晶屏顯示,

美國ELO紅外觸摸屏控制

5.庫體用英國ISOAU聚氨脂庫板,不凝露,隔熱性能強

6全自動模糊工況控制,自動判穩

7.專業售后服務,24小時服務熱線

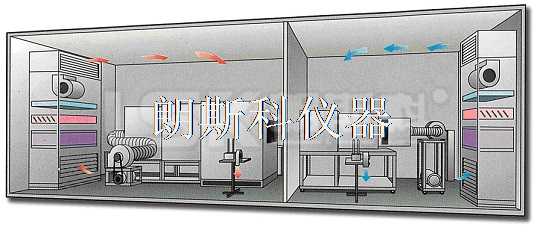

詳細資料見下頁 實驗室平面圖

(書面與圖如有差異,以平面圖為準)

5匹焓差室技術協議

一基本要求：

1，  概要

本焓差室是以焓差法作為空調機制冷，制熱量的基本測試手段。為實驗室和工廠提供了一套較完整的，高精度的測試手段,要求有熱電偶,計算機自動采集顯示運行可靠.制造工藝先進.

2，  主要設備及工程：

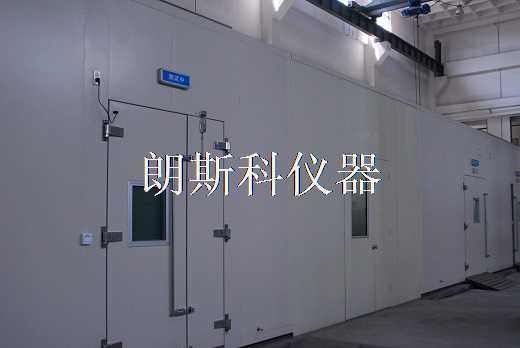

(1)實驗室房間結構      (2)壓縮冷凝機組        (3)空氣再處理設備

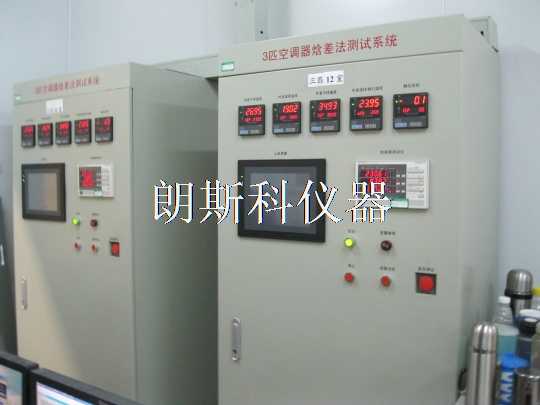

(4)加濕加熱器          (5)風量測試裝置        (6)控制柜

(7)測量儀表            (8)制冷系統管道工程    (9)配水系統

(10)電氣接線           (11)冷卻及給水排水系統 (12)計算機系統

3，  其他設備及工程

(1)冷凝積水排除          (2)實驗室照明

(3)標準機(甲方自備，用于標定本實驗室)

4，  依據標準：

(1)該系統及實驗方法依據：GB/T7725-96《房間空氣調節器》，GB/T17758-1999《單元式空氣調節器》

(2)施工規則依據:國家有關暖通空調,給排水工程施工規范.

5，  測試項目:

(1) 制冷量.

(2) 制冷消耗功率.

(3) 高溫制冷量.

(4) 熱泵制熱量.

(5) 熱泵消耗功率.

(6) 電熱制熱消耗功率.

(7) 低溫,超低溫制冷量.

(8) 最大運行制冷.

(9) 最小運行制冷.

(10)      最大運行制熱.

(11)      熱泵最小運行制熱.

(12)      凍結實驗 (空氣流通,滴水).

(13)      凝露實驗.

(14)      凝結水排除.

(15)      自動除霜.

(16)      能效比.

(17)      性能參數.

6，  技術條件：

(1) 采用標準機標定，在額定工況下與國家測試中心相比偏差小于2%。

(2) 一次性裝機連續5次測量的冷量重復性偏差小于2%。

(3) 一次性裝機連續7次測量風量偏差小于2%。

(4) 系統為自動控制測量型

(5) 系統具有過熱及水位保護,并且加熱和加濕與風機運行互鎖.

(6) 系統具有故障顯示功能.

(7) 除正常檢測實驗外,系統增加了熱電偶溫度測量,1點壓縮機頻率測量,2點冷媒壓力測試.

(8) 隔室溫度控制范圍:室內側10℃--35℃,室外側為-8℃--55℃,控制精度0.2℃，測量精度0.1℃，溫場控制：距地面2300mm高的范圍內，其垂直方向的溫度梯度在-8℃～55℃范圍內≤0.5℃/m，其余≤1℃/m（共分三層，距離為：下層距地面300mm；中層距地面1000mm；上層距天花板650mm）。.用空氣采樣器采樣被測機溫度.

7，  場地要求：

(1)占地面積：10MX10M      廠房凈高>3.8M

(2)電源:3相5線  380V 50HZ 150KVA

(3)供水量:2T/H 至施工現場

(4)實驗室地面負荷:0.5T/MM

1，  空調焓差室技術條件：

(1) 采用標準機標定，在額定工況下與國家測試中心相比偏差小于2%。

(2) 一次性裝機連續5次測量的冷量重復性偏差小于2%。

(3) 一次性裝機連續7次測量風量偏差小于2%。

(4) 系統為自動控制測量型

(5) 系統具有過熱及水位保護,并且加熱和加濕與風機運行互鎖.

(6) 系統具有故障顯示功能.

(7) 除正常檢測實驗外,系統增加了熱電偶溫度測量,1點壓縮機頻率測量,2點冷媒壓力測試.

(8) 隔室溫度控制范圍:室內側10℃--35℃,室外側為-8℃--55℃,控制精度0.2℃，測量精度0.1℃，溫場控制：距地面2300mm高的范圍內，其垂直方向的溫度梯度在-8℃～55℃范圍內≤0.5℃/m，其余≤1℃/m（共分三層，距離為：下層距地面300mm；中層距地面1000mm；上層距天花板650mm）。.用空氣采樣器采樣被測機溫度.

2，  場地要求：

(1)占地面積：10MX10M      廠房凈高>3.8M

(2)電源:3相5線  380V 50HZ 150KVA

(3)供水量:2T/H 至施工現場

(4)實驗室地面負荷:0.5T/MM
